Двухрельсовая поливочная рампа для теплиц IRMO4

Новая передвижная двухрельсовая усиленная оросительная перекладина IRMO 4 — та же точность полива при еще большей гибкости использования.

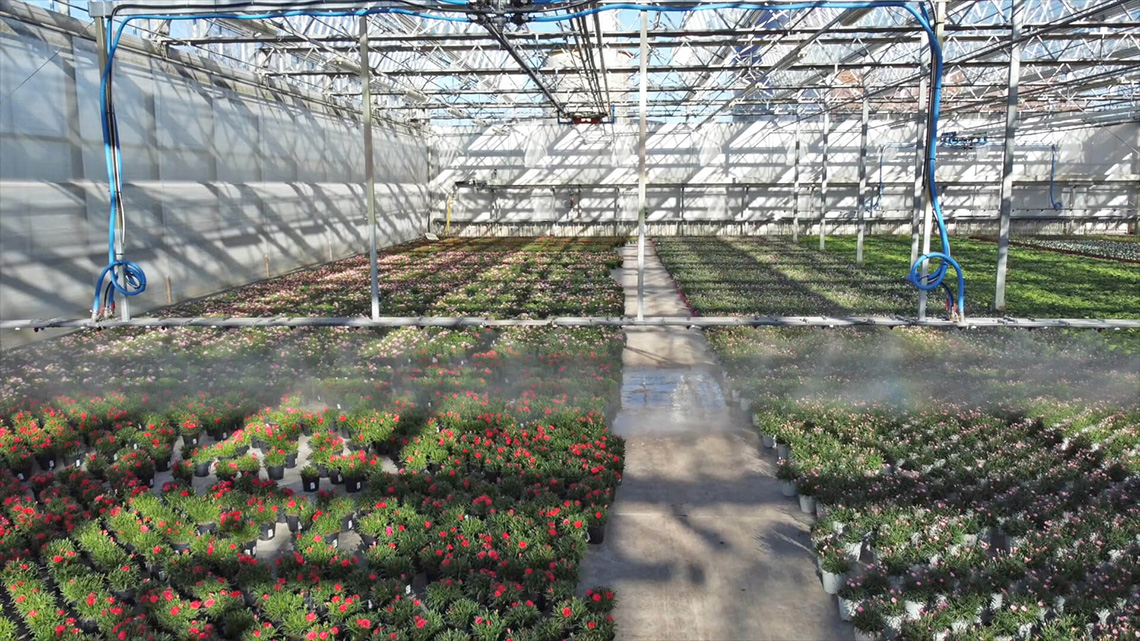

Модель IRMO 4 создана специально для больших теплиц длиной до 300 метров и шириной до 16 метров.

Оросительная перекладина установлена на 4 колесах и двойных роликах, что обеспечивает более плавное скольжение шланга, меньший износ компонентов и, соответственно, меньшие затраты на техническое обслуживание.

IRMO 4 оснащена электронной системой управления, которая предлагает оператору много комбинаций для полива и/или опрыскивания сельскохозяйственных культур. С помощью упрощенного интерфейса с сенсорным экраном можно настраивать скорость и параметры циклов.

БЫСТРАЯ УСТАНОВКА

Теперь можно сократить время монтажа за счет новой рельсовой рамы и специальному соединению, которое позволяет устанавливать подвесы между балками на расстоянии 6 метров друг от друга, чего не было у IRMO3.

Достаточно положить рельсу на соответствующий корпус, имеющийся с обеих сторон опоры, и соединить детали с помощью сцепных устройств.

Благодаря двум стальным тросам и шлангу, которые используются для натяжения, реже требуется техническое обслуживание поливочной системы.

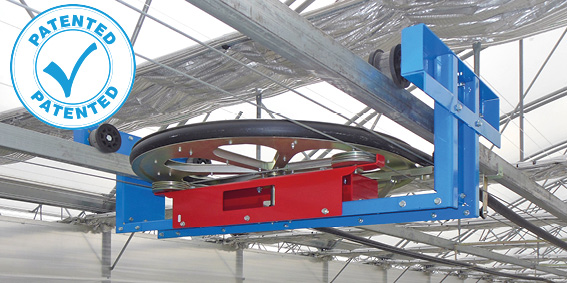

Срок службы водяного шланга увеличивается за счет вращения нового колеса и скольжения по рельсам его шарикоподшипников.

Максимальное увеличение площади орошения за счет новой гибкой конфигурации комплектующих.

НОВАЯ ПОЗИЦИЯ ПРИВОДНОГО БЛОКА

Изменение конфигурации нового привода и опоры шланга уменьшают зазор под затеняющей сеткой. Это дает возможность увеличить просвет примерно на 130 мм.

РЕВЕРСИВНАЯ СТРУКТУРА

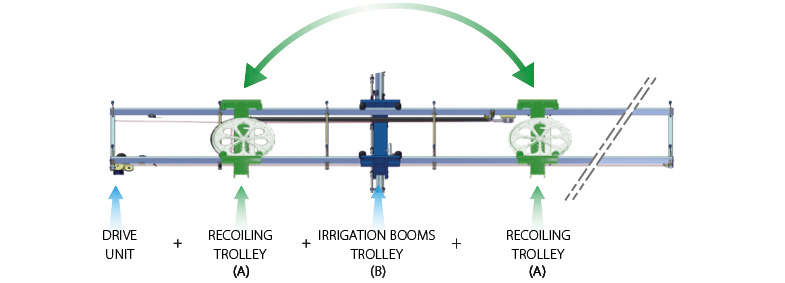

Благодаря симметричной форме конструкции и прокладке стального троса можно установить тележку подвесной рециркуляции до или после штанги для полива. Это решение максимально увеличивает площадь орошения, уменьшая высоту.

ДЕЦЕНТРАЛИЗОВАННАЯ СТАЛЬНАЯ КАБЕЛЬНАЯ СИСТЕМА

Новая прокладка стального троса позволяет получить закрытую систему при установке и настройке. Натяжение из одной точки и регулировка происходят без водяного шланга

НОВАЯ ФУНКЦИЯ

С помощью упрощенного и интуитивно понятного интерфейса с сенсорным экраном была расширена возможность настройки скорости установления зоны и число циклов.
Управлять можно до 240 штанг для полива.

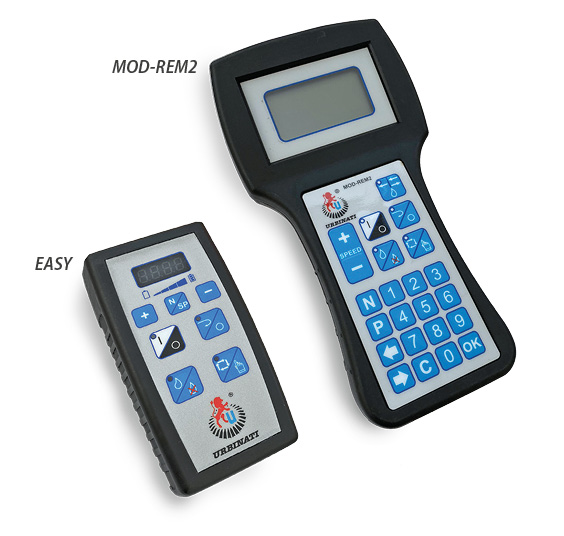

Доступно два варианта: «легкий» (используется для контроля за основными функциями) и «mod-rem» (представлен большим дисплеем и используется для контроля всех функций).

8 электромагнитных клапанов управляются отдельно друг от друга.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

• Поливочная рампа IRMO 4 имеет двойную оцинкованную направляющую из профиля 53×85 мм.
• Оросительная перекладина установлена на 4 колёсах и двойных роликах для оптимальной стабильности.
• Тележка поддержания шланга имеет двойные колёса толщиной 45 мм.
• Одиночные/двойные/тройные форсунки (по заказу клиента) установлены на трубу из нержавеющей стали.
• Система водоснабжения перекладины осуществляется через трубу (шланг) диаметром 50 мм.
• Регулируемая скорость передвижения от 2 до 16 м/мин. Другие скорости по запросу клиента.
• Вертикальный профиль телескопический — для регулировки высоты штанги.
• Передвижение рампы осуществляется с помощью стального троса.
• Оцинкованная и/или порошковая покраска рампы с полимером.
• Модульная система сборки, пригодная для всех типов структуры.
• Характеристика двигателя: 0,5 кВт 230В 50/60Гц.
• Тележка для труб полива.
• Один ряд полива с форсунками диаметром (по заказу клиента), расположенными на расстоянии 50 см друг от друга, с расходом воды в зависимости от диаметра форсунок. Угол распыления 110 градусов.
• Второй ряд полива с трубой из нержавеющей стали с форсунками наименьшего диаметра (по заказу клиента), расположенными на расстоянии 50 см друг от друга.
• Краевые независимые форсунки для дополнительного полива трех видов (по заказу клиента).
• Ручные краны переключения между правой и левой сторонами.
• Электромагнитный клапан и фильтр на вводе.
• Управление должно производиться через щит управления.
• Многофункциональный пульт управления мод. MOD.2-Мах.4, соленоидными (электромагнитными) клапанами, с частотным преобразователем для регулировки скорости с включёнными функциями: полив по зонам, автоматический полив по циклам, программный полив по заданному времени, электромагнитный клапан
• Функции: вперед / назад, автоматический / ручной / непрерывный цикл, одно / двустороннее орошение, программатор количества циклов, таймер предварительного задания полива, задержка отправления в непрерывном цикле, ежедневное программирование; регулировка мощности полива зон со скоростью, контроль до 8 сохраняемых программ.
• Давление в точке подключения 6 бар. Распределение воды на штангу минимум 3 бара.
• Расход воды от 60 л/мин (3,60 м3/ч).
• Рампа приводится в движение с помощью электродвигателя, подключаемого к электрической сети 220 В через пульт управления.
